生產PCB焊接的連接器產品過程中，易出現焊接PIN腳偏移、PIN腳缺失、相鄰PIN腳焊錫連接短路、PIN腳虛焊、焊盤過熱翹邊等缺陷。而且人工檢測產品容易出現漏裝、錯裝、PIN腳連錫、PIN腳脫焊斷路等故障。所以為了提高檢測的速度和準確度，91香蕉污视频软件科技基於視覺檢測原理的研發了PCB焊接檢測設備，通過使用機器視覺代替人工對虛焊、焊盤翹邊、少錫缺陷實施在線自動檢測。

【檢測內容】

針對連接器生產中PCB焊接質量檢測。PIN腳偏斜、虛焊、焊盤翹邊、少錫缺陷;

【檢測原理】

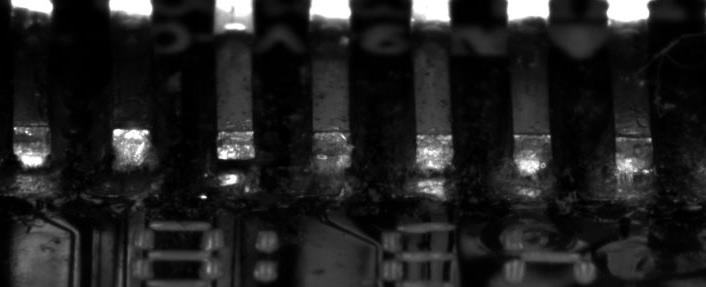

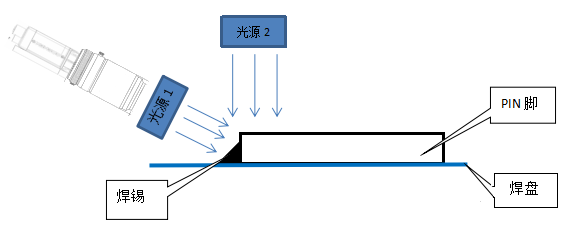

光源1取像如下圖，將PIN腳前端照亮，使用卡尺工具可抓取PIN腳中心，計算得到PIN腳間距是否異常，並計算PIN腳相對於焊盤中心的偏離距離。可檢測PIN腳是否發生偏斜、PIN腳是否缺失。

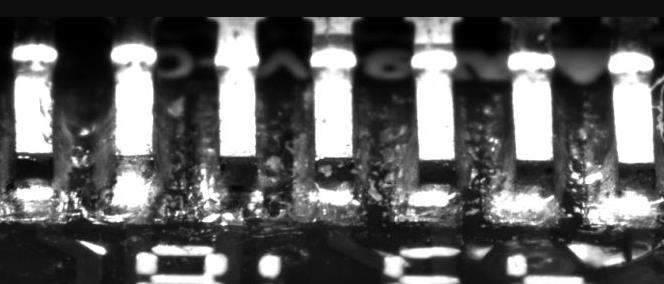

光源2取像如下圖，在正上方光源2的照射下，焊盤、PIN腳頂麵及PIN腳前端附錫受麵大，圖像灰度值大，呈白色。而PIN腳前端麵受光麵極小，圖像灰度值小，呈黑色。故可通過測量焊錫與PIN腳前端麵的交線與PIN腳頂邊的距離，可準確得到焊錫量的大小。進而區分出少錫和無錫缺陷。

該設備可以提高了生產效率，減少了人力成本。如果你在pcb行業遇到了問題的話，可以和91香蕉污视频软件取得的聯係，91香蕉污视频软件會和你一對一的對接。
