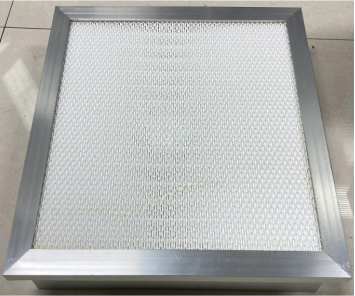

無隔板過濾器具有過濾效率穩定、密封可靠、厚度薄、重量輕等優點多數應用於電子、醫藥行業、無塵室、高效送風口、層流設備等要求高的潔淨場所。而生產中對它的質量要求也高、為了保證產品輸出的質量，91香蕉污视频软件香蕉国产三级黄色片自研一款針對無隔板過濾器視覺檢測係統。

【產品參數】

最大尺寸：1500mm*1200mm

最小產品尺寸：420mm*420mm

產品厚度：70/90/110mm

【瑕疵檢測類型】

1、外觀檢測：劃傷、平麵度、波浪、傾斜、起毛、破損、彎曲、開裂等問題

2、產品尺寸：寬度、高度、厚度、對角線、垂直度、分隔物間距等問題

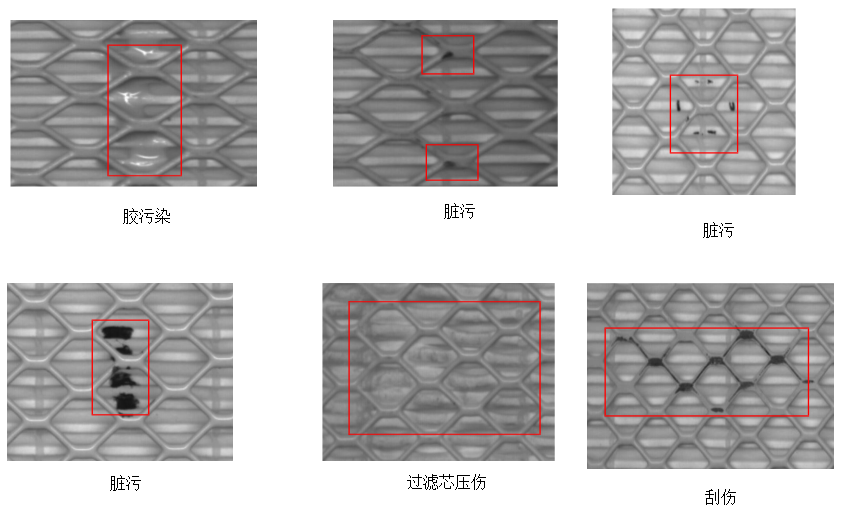

【檢測效果】

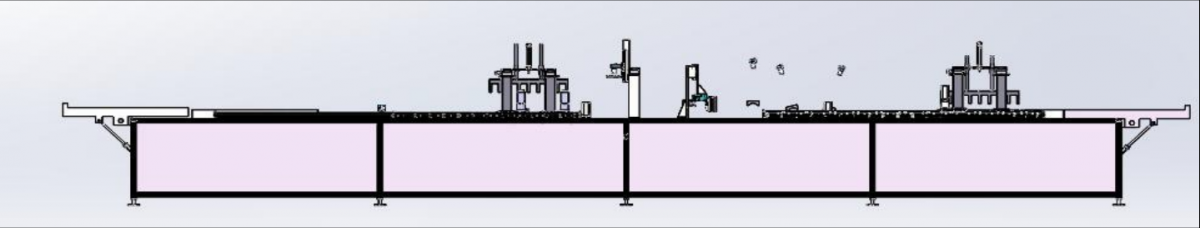

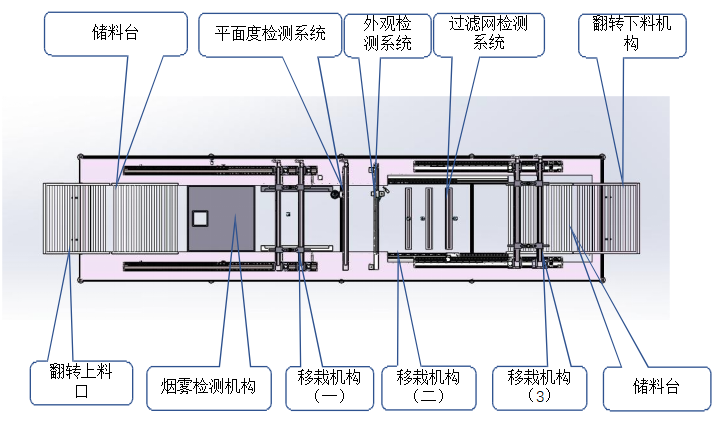

【方案原理圖】

翻轉上/下料機構：人工將產品放上料架，利用氣缸將產品由垂直翻轉成水平，水平翻轉成垂直。

移栽機構(一)：采用的是齒輪齒條伺服模組，精確地將產品搬動到煙霧檢測係統。

移栽機構(二)：采用模組根據產品調節寬距，利用模組將產品移動平麵、四周瑕疵、過濾網瑕疵工位檢測。

移栽機構(三)：采用模組將產品搬運到出口儲料倉。

煙霧檢測係統：利用密封結合煙霧，檢測產品漏煙。(此處檢測需現場實地考察並測試驗證)

平麵度檢測：采用的是3D相機利用模組移動，在四周邊框拍攝。兩邊相機拍攝產品的四周的瑕疵。

外觀瑕疵檢測係統：采用旋轉電機的、橫移模組結合相機繞產品四周拍攝鋁框瑕疵檢測(遮擋處不作檢測)。

過濾網檢測係統：采用的是4組相機以一定角度拍攝。有效增加檢測麵積。
